斜角连接组件
产品详情分类：斜角连接组件工业铝型材配件
品牌：翔飞
价格：

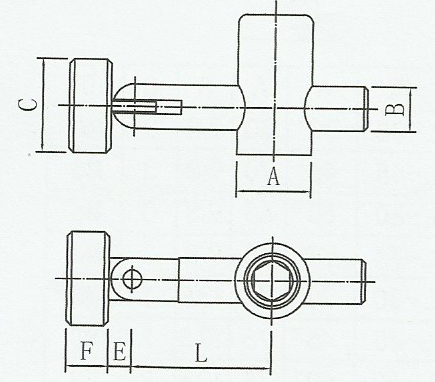

斜角连接组件设计图/规格
斜角连接组件用途介绍
用途：用于型材之间的斜角连接。

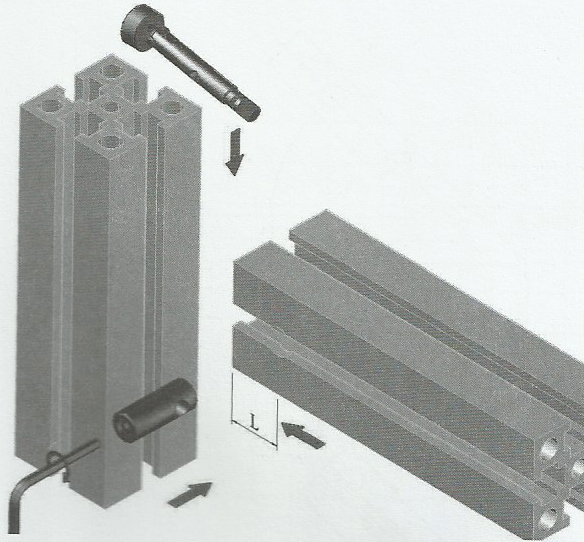

用法：用钻模在型材上钻孔，按示意图装配
斜角连接组件图片展示
斜角连接组件成品
规格/型号参数
序号
型号
A
B
C
D
E
F
1
DX6
Φ8
Φ4.8
Φ10.1
15
2.5
4.5
2
DX8
Φ11
Φ6.6
Φ13.6
20
4
6
设计图纸
-
